Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại hình: | đồng hồ đa năng ba pha thông minh | Hàm số: | Theo dõi mức tiêu thụ điện |
|---|---|---|---|
| Sự bảo đảm: | 2 năm | Màu sắc: | Màu đen |
| Liên lạc: | Cổng RS485 Giao thức MODBUS-RTU | ||
| Điểm nổi bật: | Máy đo năng lượng đa chức năng theo pha,Máy đo năng lượng đa năng PMC96S,Máy đo đa năng kỹ thuật số PMC96S |
||

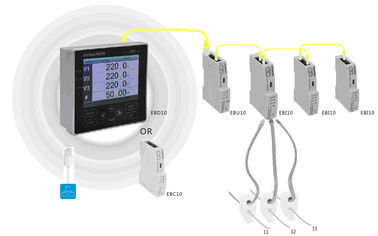

Đồng hồ PMC96S là thiết bị đo theo dõi điện năng đa chức năng, nó kết hợp chức năng thu thập dữ liệu và điều khiển, đồng thời nó có thể thay thế nhiều loại công tơ, rơ le, máy biến áp và các linh kiện khác.PMC96S có thể được lắp đặt ở các vị trí khác nhau của hệ thống điện phân phối.
PMC96S được thiết kế với giao diện truyền thông RS-485, cho phép bản thân nó được tích hợp vào nhiều hệ thống giám sát điện năng.Việc thu thập dữ liệu và điều khiển từ xa có thể dễ dàng thực hiện thông qua phần mềm quản lý hỗ trợ hoặc phần mềm cấu hình công nghiệp khác.
PMC96S là một máy đo dựa trên RMS thực sự có thể đo chính xác các tải phi tuyến tính cao.Công nghệ lấy mẫu đồng bộ hóa tần số lưới tiên tiến của nó cho phép nó đo chính xác nhiều thông số điện năng, bao gồm điện áp / dòng điện RMS, tần số, công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất, năng lượng hoạt động đầu vào / đầu ra, tổng năng lượng hoạt động, Đầu vào / công suất phản kháng đầu ra, tổng công suất phản kháng, công suất biểu kiến, độ méo hài tổng điện áp (THD), sóng hài điện áp 1 ~ 31, biến dạng hài tổng dòng điện (THD) và sóng hài dòng điện 1 ~ 31, v.v.Tất cả các phép đo, phép đo tối thiểu và tối đa và nhu cầu có thể được xem trên màn hình hoặc sử dụng phần mềm từ xa.
Tổng quan về các chức năng của Đồng hồ
Bảng 1
| Chức năng và đặc tính của máy chủ |
| Giá trị RMS thực tạm thời |
| Dòng điện Mỗi pha đơn và pha kết hợp, giá trị trung bình |
| Điện áp pha / Điện áp đường dây Mỗi pha đơn và pha kết hợp, giá trị trung bình |
| Công suất hoạt động, phản kháng, công suất biểu kiến Tổng của mỗi pha một pha và ba pha |
| Hệ số công suất Tổng của từng pha một pha và ba pha |
| Tần số 45 ~ 65Hz |
| GIÁ TRỊ TỐI THIỂU / TỐI ĐA |
| TỐI ĐA HIỆN TẠI |
| Điện áp pha tối đa / tối thiểu RMS |
| Tổng công suất hoạt động, phản kháng, tổng công suất biểu kiến tối đa / tối thiểu |
| Tổng hệ số công suất tối đa / tối thiểu |
| Tần số tối đa / tối thiểu |
| Tối đa / Tối thiểu THD I 和 THD U |
| Nhu cầu và giá trị đỉnh |
| Dòng điện trên mỗi pha giá trị hiện tại / giá trị đỉnh / giá trị đỉnh hàng tháng |
| Tổng công suất tác dụng, tổng công suất phản kháng, tổng công suất biểu kiến giá trị hiện tại / giá trị đỉnh / giá trị đỉnh hàng tháng |
| Năng lượng |
| Đầu vào / đầu ra / năng lượng điện hoạt động Đầu ra xung 1 kênh Đầu vào đầu ra năng lượng điện hoạt động 1 kênh đầu ra xung |
| Đầu vào / đầu ra / năng lượng điện phản ứng Đầu ra xung 1 kênh năng lượng điện hoạt động 1 kênh đầu ra xung |
| sức mạnh rõ ràng |
| năng lượng hàng tháng |
| Năng lượng điện đa tỷ lệ |
| 8 thời gian đa tỷ lệ, 4 tỷ lệ có thể được thiết lập |
| Chất lượng nguồn điện |
| THD hiện tại và điện áp |
| 1-31 lần phân tích sóng hài |
| Hệ số đỉnh điện áp CF và hệ số dòng điện K |
| Hồ sơ sự kiện |
| 100 chiếc bản ghi sự kiện SOE |
| Hệ thống báo động cảnh báo |
| 8 kênh cảnh báo với giá trị giới hạn có thể định cấu hình |
| 4 kênh cảnh báo với logic có thể định cấu hình |
| Liên lạc |
| Giao thức RS-485 / MODBUS-RTU |
| Trưng bày |
| Màn hình chất lỏng STN màn hình lớn |
| Đồng hồ thời gian thực |
| Năm, tháng, ngày, phút, giây |
| Khác |
| Chương trình hỗ trợ nâng cấp trực tuyến |
ban 2
| Các tính năng của mô-đun phụ trợ |
| Mô-đun đầu vào Analog I / O (DI) (tùy chọn) |
| Đầu vào I / O Analog 2 kênh |
| Mô-đun đầu ra Relay (DO) (tùy chọn) |
| Ngõ ra rơ le 2 kênh, có thể được cài đặt bằng cảnh báo quá giới hạn cục bộ hoặc bằng điều khiển từ xa |
| Mô-đun đầu vào tương tự (AI) / đầu ra (AO) (tùy chọn) |
| Tổng cộng 2 kênh Là tùy chọn cho đầu vào tương tự DC 4-20mA, đầu vào tương tự 0-5V DC, đầu ra tương tự DC 4-20mA Cổng tương tự đầu tiên (cổng A1) nằm ở cùng cổng (DI) của Đầu vào nhị phân, vì vậy người dùng chỉ có thể chọn một trong hai nhưng không thể chọn cả hai |
Các chỉ số kỹ thuật
| Đặc điểm điện từ | ||
| Loại đo lường | Hệ thống AC 3P3W, Hệ thống AC 3P4W ； |
|
| Tỷ lệ lấy mẫu | 128 điểm mỗi chu kỳ | |
| Tốc độ làm mới dữ liệu | 1S | |
| Đo lường sự chính xác |
Cureen | ± 0,2% FS |
| Vôn | ± 0,2% FS | |
| Quyền lực | 0,5S | |
| Tính thường xuyên | ± 0,001Hz | |
| Năng lượng hoạt động | 0,5S | |
| Năng lượng phản ứng | 1,0S | |
| Đầu vào DC (AI) | 0,5% FS | |
| Đầu ra DC (AO) | 0,5% FS | |
| Điện áp đầu vào đặc điểm |
Đo điện áp | 3 * 220 / 380V (Đầu vào trực tiếp) |
| 3 * 57,7 / 100V (phía phụ PT) | ||
| Quá tải cho phép khả năng |
1,2 lần / liên tục | |
| kháng đầu vào | 300KΩ / pha | |
| Đặc điểm dòng điện đầu vào | Đo lường hiện hành |
5A (Mặt phụ CT) Hoặc 1A (Mặt phụ CT) |
| Khả năng quá tải cho phép | 1,2 lần / liên tục | |
| kháng đầu vào | <0,1Ω | |
| Đầu vào nhị phân | Đang làm việc Vôn |
15 VDC |
| kháng đầu vào | 12KΩ | |
| Điện áp cách ly | 2KV | |
| Đầu ra rơle | Loại nút | Tiếp điểm cơ khí |
| Khả năng nút | 220 VAC / 5A, 30 VDC / 5A | |
| 4-20mA DC đo lường đầu vào |
Đo dòng điện | 4-20mA |
| Quá tải cho phép khả năng |
1,2 lần / liên tục | |
| kháng đầu vào | 10Ω | |
| Sự cách ly Vôn |
2KV | |
| Đo đầu vào 0-5V DC | Đo điện áp | 0-5V |
| Quá tải cho phép khả năng |
1,2 lần / liên tục | |
| kháng đầu vào | 12,5KΩ | |
| Điện áp cách ly | 2KV | |
| 4-20mA DC đầu ra |
Điện áp hở mạch | 15VDC |
| Khả năng tải | ≤600Ω | |
| Điện áp cách ly | 2KV | |
| Nguồn cấp | AC | 85 ~ 264 VAC / 45-65Hz |
| DC | 100 ~ 375 VDC | |
| Sự tiêu thụ năng lượng | <3W | |
| Hiệu suất cơ học | ||
| Trọng lượng | 0,5kg | |
| Cấp độ bảo vệ IP | Bảng đồng hồ đo IP52, Máy chủ đo IP30 | |
| Kích thước | Chủ nhà | 96 X 96 X 72 mm |
| Máy chủ + mô-đun | 96 X 96 X 120 mm | |
| Nhiệt độ làm việc | Màn hình hiển thị | -20 ~ 70 ℃ |
| Mét | -25 ~ 70 ℃ | |
| Nhiệt độ bảo quản | Đồng hồ đo + màn hình hiển thị | -40 ~ 85 ℃ |
| Độ ẩm tương đối | 5% - 90% RH, Không ngưng tụ | |
| EMC | ||
| Nhiễu phóng điện chống tĩnh điện | IEC 61000-4-2, Mức 4 | |
| Nhóm chống nhanh quá độ | IEC 61000-4-4, Mức 4 | |
| Chống tăng | IEC 61000-4-5, Mức 3 | |
| Khả năng chống lại từ trường tần số điện | IEC 61000-4-8, Mức 3 | |
| Hiệu suất cách điện | ||
| Vật liệu chống điện | GB / T13729,> 50MΩ | |
| Điện áp chịu đựng tần số nguồn | GB / T13729, AC 3KV 50Hz / 1 phút | |
| Điện áp xung | GB / T13729,5KV, 1,2 / 50us | |
| Đặc điểm mô hình :: PMC96S-①-②-③-④-⑤ | |
| ① Mã mẫu: | |
| 1 | 57,7 / 100V Điện áp đo định mức, 5A Dòng đo định mức. |
| 2 | 57,7 / 100V Điện áp đo định mức, 1A Dòng đo định mức. |
| 3 | 220 / 380V Điện áp đo định mức, 5A Dòng đo định mức. |
| 4 | 220 / 380V Điện áp đo định mức, 1A Dòng đo định mức. |
| ② Mã mẫu: | |
| 1 | Nguồn cung cấp: 85 ~ 264 VAC / 45-65Hz, 100 ~ 300 VDC. |
| ③ Mã mẫu: | |
| 0 | Không có DI |
| 2 | 2 kênh DI |
| ④ Mã mẫu: | |
| 0 | Không có đầu ra rơle |
| 1 | Đầu ra rơle 1 kênh tùy chọn (cổng RL1 +, RL1-) |
| 2 | Đầu ra chuyển tiếp 2 kênh tùy chọn |
| ⑤ Mã mẫu: | |
| ab | ab là 2 số nguyên, a có nghĩa là cổng AI01 tùy chọn cho mô-đun AI / AO, b nghĩa là AI02 tùy chọn cho AI / AO 0 – không Đo đầu vào tương tự 1 - 0-5V DC (AI) Đo đầu vào tương tự DC 2 - 4-20mA (AI) Ngõ ra tương tự DC 3 - 4-20mA (AO) Ví dụ: ab = 00, nghĩa là không được trang bị AI / AOmodule ab = 21, Nghĩa là Cổng AI01 được trang bị đầu vào analog 0-5V DCAI / AOmodule, cổng AI02 được trang bị đầu vào analog DC 4-20mAAI / AOmodule |
